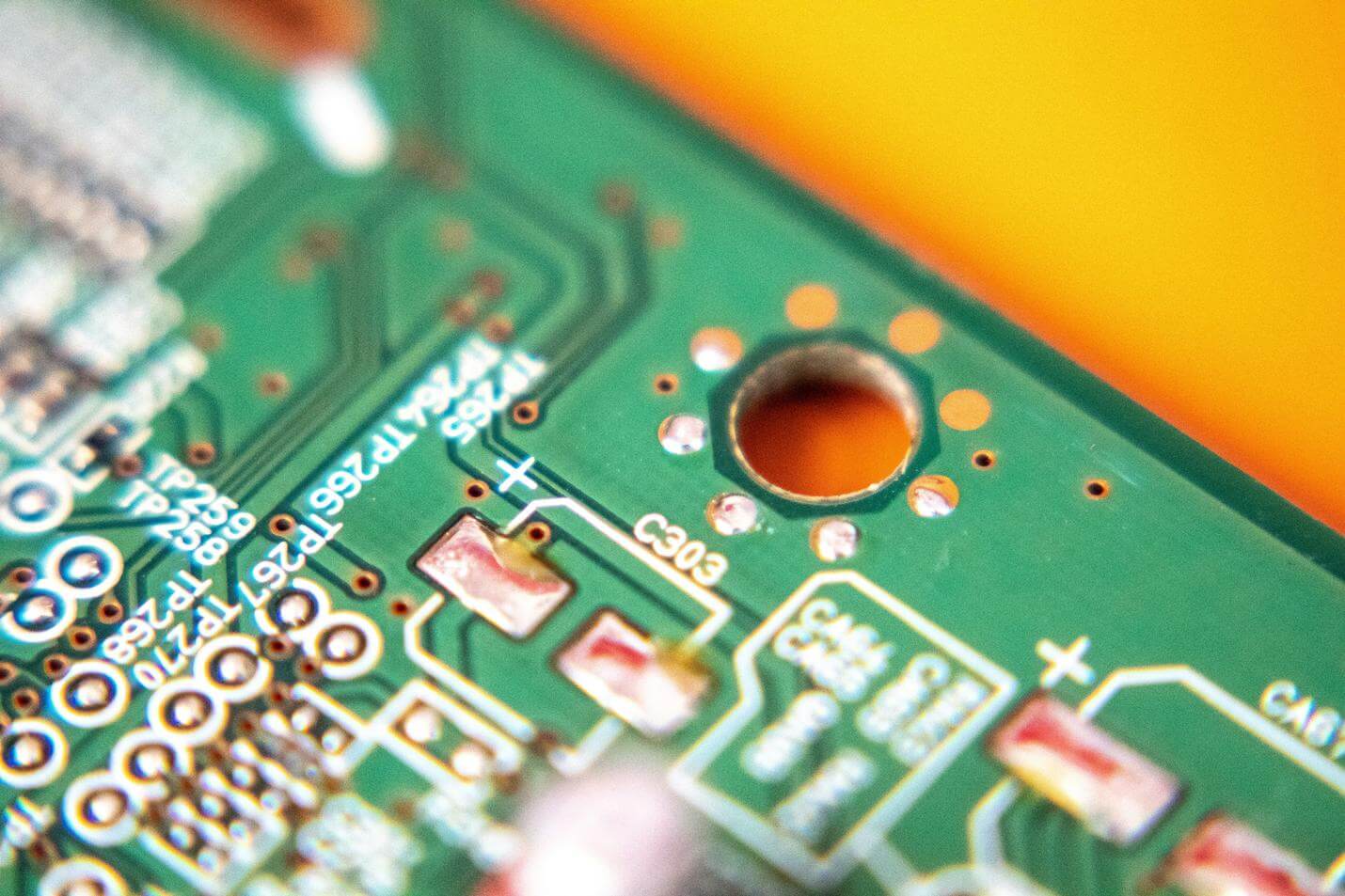

Die Entstehung einer modernen Leiterplatte ist kein gewöhnlicher Fertigungsakt, sondern ein hochkomplexes Zusammenspiel technologischer Einzelschritte. Da jede Baugruppe individuell nach Kundenvorgaben gefertigt wird, gleicht kein Auftrag dem anderen. Prozessmanagement bildet hier das ordnende Gerüst, das die Abhängigkeiten zwischen chemischen, mechanischen und optischen Verfahren steuerbar macht. Nur durch eine lückenlose Strukturierung lassen sich die hohen Anforderungen an Miniaturisierung und Signalintegrität – also die fehlerfreie Übertragung elektrischer Impulse – dauerhaft erfüllen. Das Management dieser Abläufe stellt sicher, dass die theoretische Schaltungsentwicklung präzise in ein physisches Produkt überführt wird.
Vorbereitung und Design-Check: Fehlerprävention vor Produktionsstart
Bevor die eigentliche Fertigung beginnt, steht die Validierung der digitalen Datensätze im Fokus. Erfahrungswerte zeigen, dass über 30 % der bereitgestellten Layoutdaten Unstimmigkeiten oder Fehler aufweisen. Ein strukturiertes Prozessmanagement sieht hier eine obligatorische Prüfung der Kundendokumente vor, um Fehlproduktionen proaktiv zu verhindern. In dieser Phase entstehen die sogenannten „Working Gerber“-Daten – fertigungsoptimierte Bilddateien, die alle Bohrinformationen und Belichtungsmuster enthalten. Unklarheiten werden über standardisierte Rückfragen, die „Engineering Questions“ (EQ), geklärt. Diese Dokumentation garantiert, dass alle technischen Spezifikationen und Normen bereits im Vorfeld berücksichtigt und Missverständnisse zwischen Entwicklung und Produktion ausgeschlossen werden.
Materialwirtschaft und Logistik: Die Basis der Prozessstabilität
Die Qualität des Endprodukts hängt maßgeblich von der Beschaffenheit der Ausgangsstoffe ab. In der Leiterplattenindustrie wird primär zwischen Kernmaterialien, bei denen das Kupfer bereits fest aufkaschiert ist, und sogenannten Prepregs unterschieden. Prepregs sind vorimprägnierte Glasfasergewebe, deren Harzanteil noch nicht vollständig ausgehärtet ist und die daher unter streng kontrollierten Bedingungen gelagert werden müssen. Prozessmanagement implementiert hier das FIFO-Prinzip (First-In-First-Out) und eine lückenlose Chargenrückverfolgung. Jede Materialeinheit wird im Wareneingang geprüft und dokumentiert, damit thermische oder mechanische Eigenschaften auch nach Jahren noch nachvollziehbar sind.
Der Fertigungsdurchlauf: Transparenz in der Wertschöpfungskette
In der Produktion durchläuft das Basismaterial eine exakt getaktete Kette von Arbeitsschritten, die von der Belichtung der Innenlagen bis zum finalen Schichtaufbau reicht. Beim „Panel Plating“ – der galvanischen Verstärkung der Kupferflächen – werden die Leiterbilder durch elektrochemische Prozesse aufgebaut. Durch die methodische Überwachung von Parametern wie pH-Werten, Badtemperaturen und Transportgeschwindigkeiten wird eine gleichbleibende Schichtdicke garantiert. Innerhalb dieser technologischen Abfolge ist die Herstellung von Leiterplatten ein Paradebeispiel für die Notwendigkeit industrieller Reinraumumgebungen. Bereits kleinste Staubpartikel könnten bei der Belichtung Unterbrechungen im Mikrometerbereich verursachen, weshalb Prozessmanagement hier strikte Verhaltens- und Reinigungsprotokolle vorschreibt.

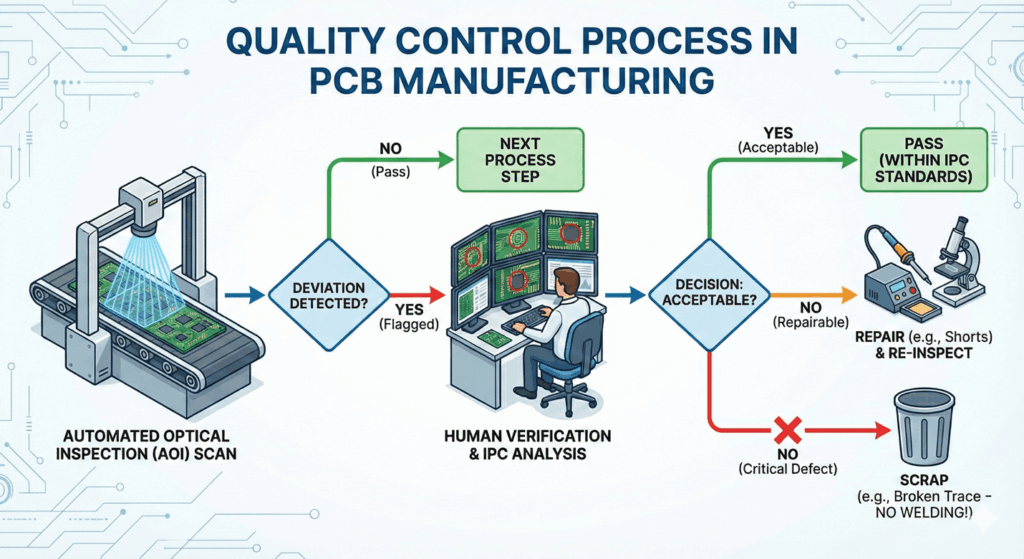

Qualitätssicherung durch integrierte Kontrollinstanzen
Um die Zuverlässigkeit komplexer Multilayer – also Leiterplatten mit vielen Lagen – sicherzustellen, sind Kontrollschleifen fest im Prozess verankert. Die AOI (Automatisierte Optische Inspektion) scannt die Leiterbilder und gleicht diese mit den digitalen Originaldaten ab. Fehlstellen oder Kurzschlüsse werden so erkannt, noch bevor die nächste Fertigungsstufe erreicht wird. Dabei greifen internationale Richtlinien wie die IPC-Standards, die genau definieren, welche Abweichungen zulässig sind und welche zum Ausschluss führen. Ein Schweißverbot an unterbrochenen Leiterbahnen ist oft Bestandteil dieser Qualitätsvorgaben, um die langfristige Signalqualität unter thermischer Belastung nicht zu gefährden.
Kennzahlen und Prozessoptimierung: Schwachstellen gezielt beheben
Effizientes Prozessmanagement basiert auf der Analyse objektiver Kennzahlen. Statistische Prozesskontrolle (SPC) ermöglicht es, Abweichungen in den chemischen Ätzprozessen oder mechanischen Bohrtoleranzen frühzeitig zu identifizieren. Durchlaufzeiten, Ausschussraten und Nacharbeitsquoten dienen als Indikatoren für die Effektivität der eingesetzten Ressourcen. Regelmäßige Audits und Schliffbilduntersuchungen, bei denen Proben der Leiterplatte mikroskopisch analysiert werden, validieren die Prozessstabilität. Diese Daten bilden die Grundlage für einen kontinuierlichen Verbesserungsprozess, der die Wirtschaftlichkeit steigert und gleichzeitig die Fehlerrate minimiert.
Agiles Änderungsmanagement bei Design-Anpassungen
Elektronische Baugruppen unterliegen während ihres Lebenszyklus häufigen Modifikationen, sei es durch optimierte Schaltungen oder den Austausch abgekündigter Bauteile. Ein robustes Änderungsmanagement stellt sicher, dass neue Revisionen kontrolliert in die Fertigung einfließen, ohne laufende Aufträge zu gefährden. Jede Anpassung erfordert eine erneute Bewertung der Fertigungstauglichkeit und eine Aktualisierung der Dokumentation. Prozessmanagement schafft hier die nötige Transparenz, um Versionen sauber zu trennen und sicherzustellen, dass stets nach dem aktuellsten Freigabestand produziert wird.
Fazit: Prozessbeherrschung als Wettbewerbsvorteil
Zusammenfassend lässt sich sagen, dass Prozessmanagement alle Phasen von der ersten Produktidee bis zum versandfertigen Bauteil zu einem beherrschbaren Gesamtsystem verknüpft. Es reduziert die Komplexität der Leiterplattenfertigung auf klare, dokumentierte Abläufe und schafft damit die Voraussetzung für technische Innovationen. In einem Marktumfeld, das von immer kürzeren Innovationszyklen geprägt ist, bildet die Beherrschung dieser Prozesse den entscheidenden Faktor für die Zuverlässigkeit und Langlebigkeit elektronischer Systeme.
